塑料干燥机控制电路详解

亦好

干燥机是注塑行业的必备设备，对维修人员来说，了解它的工作原理和接线方法是很有必要的。干燥机主电路连接风扇和加热棒，很简单，不再叙述，本文主要讲解控制电路。

首先介绍一下干燥机中最重要的元器件：温控器。

它的作用是根据热风温度调整加热状态。输入的是220V交流电压与温度信号；对加热继电器线圈输出220V电压，检测加热状态输出报警信号。温控器侧面标有端子序号与功能。

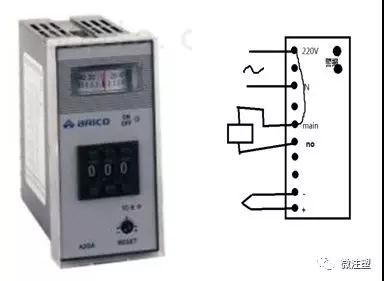

右图所示某型号温控器：1，3 是温控器的电源输入，3是零线端;5，6（main，no）控制加热继电器线圈电路通断；9，10热电偶信号输入。

下面以信易某型号干燥机控制电路进行详细说明。

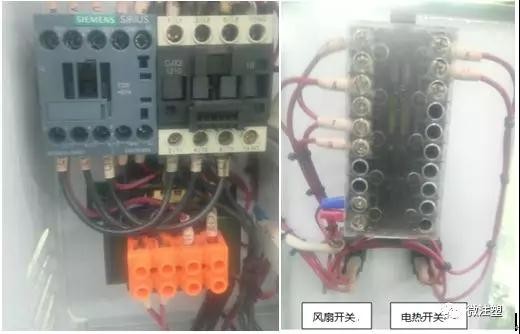

从左图中可以看出继电器下方有一个变压器，它将380V电压变为220V提供给控制电路（与此不同其他干燥机中控制电路的电源由相线与零线提供），取变压器输出的某一端与各相线电压均为380V的端口做零线端使用。



变压器输出端的两根引线接到风扇开关下端，风扇开关——温控器零线端子——风扇继电器线圈——风扇开关，风扇控制电路。按下风扇开关，线圈通电，继电器触电闭合，风扇通电工作。

加热控制



上图是温控器的电源输入图示，风扇开关左上出线端连接电热开关右下进线端，电热开关右上接温控器main端子，与main端子又通过一根电线与220V相线端相连，温控器零线端连接风扇开关零线出线端。在两开关都闭合的情况下，温控器才能得到220V电压输入，控制加热。这也是风扇不开，无法打开电热的一个原因。我们还注意到两开关还有一根连线，这根线是为了使电热指示灯提供零线，在电热开关按下时能够发光提示。



上图是加热控制线路。风扇开关零线出线端——N端子——风扇继电器端子——加热线圈——风扇继电器辅助触头——no端子——main端子——电热开关——风扇开关是电热控制电路。温控器通过内部电路控制main与no之间的通断来改变加热继电器线圈通电状态。加热继电器线圈与风扇继电器辅助触头串联的作用：在风扇继电器不吸合情况下，控制加热继电器线圈的电路处于断路状态，不加热。这是风扇不开，无法打开电热的另一个原因。


报警控制

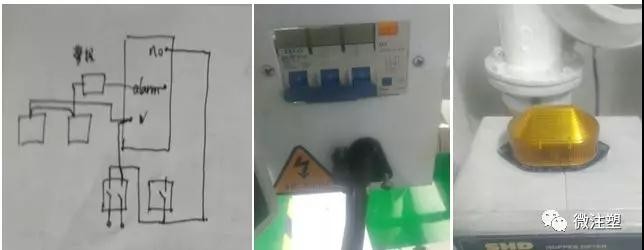

Alarm与No端子串联电源和警报装置，警报装置是空气开关脱扣器或干燥机报警指示灯。Alarm和No是常开状态，当加热异常时接通，接通以后，指示灯会发出警报,或者脱扣器触发，空开跳闸。

画出所有控制图例以后，总体大概是这个样子
