注塑工作常用计算公式

[复制链接]

34

主题

35

帖子

4924

积分

中尉

Rank: 6Rank: 6

贡献值
1372
精华
2
微币
40

创坛元老

发表于 2016-2-16 15:11:34 | 显示全部楼层 |阅读模式

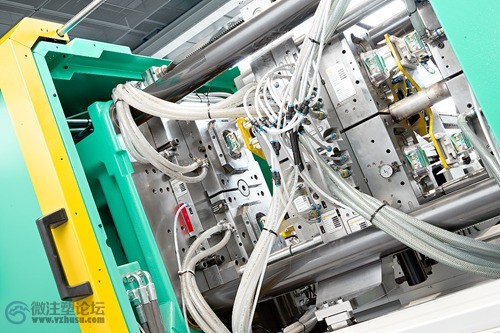

1.锁模力 F(TON) F=Am*Pv/1000
F: 锁模力 TON
Am: 模腔投影面积 CM2
Pv:充填压力 KG/CM2
(一般塑胶材料充填压力在150-350KG/CM2)
(流动性良好取较底值,流动不良取较高值)
充填压力/0.4-0.6=射出压力

例:模腔投影面积 270CM2 充填压力 220KG/CM2
锁模力=270*220/1000=59.4TON

2.射出压力 Pi KG/CM2 Pi=P*A/Ao
Pi: 射出压力
P:泵浦压力
A:射出油缸有效面积
Ao:螺杆截面积
A= π*D2/4 D:直径 π:圆周率 3.14159

例1:已知泵浦压力 求射出压力?
泵浦压力=75 KG/CM2 射出油缸有效面积=150CM2
螺杆截面积=15.9CM2(∮45)
Pi=75*150/15.9=707 KG/CM2

例2:已知射出压力 求泵浦压力?
所需射出压力=900 KG/CM2 射出油缸有效面积=150CM2
螺杆截面积=15.9CM2(∮45)
泵浦压力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM2

3.射出容积 V CM3 V= π*Do2/4*ST
V:射出容积 CM3
π:圆周率
Do:螺杆直径 CM
ST:射出行程 CM
例:螺杆直径 42mm 射出行程 165mm
V= π*4.2*4.2/4*16.5=228.6CM3

4.射出重量 G Vw=V*η*δ
Vw:射出重量 G
V:射出容积
η:比重
δ:机械效率

例:射出容积=228.6 CM3 机械效率=0.85 比重=0.92
射出重量 Vw=228.6*0.85*0.92=178.7G

5.射出速度 S CM/SEC S=Q/A
S:射出速度 CM/SEC Qr:泵浦吐出量(每回转/CC)CC/REV
A:射出油缸有效面积 CM2 Q=Qr*RPM/60 (每分钟/L)
Q:泵浦吐出量 RPM:马达回转数/每分钟

例:马达转速 1000RPM 泵浦吐出量85 CC/REV
射出油缸有效面积 140 CM2
S=85*1000/60/140=10.1 CM/SEC

6.射出率 Sv G/SEC Sv=S*Ao
Sv:射出率G/SEC
S:射出速度CM/SEC
Ao:螺杆截面积
例:射出速度=10CM/SEC 螺杆直径∮42
面积=3.14159*4.2*4.2/4=13.85CM2
Sv=13.85*10=138.5G/SEC
回复

使用道具 举报

27

主题

159

帖子

8493

积分

上尉

骐骥一跃,不能十步,驽马十驾,功在不舍

Rank: 7Rank: 7Rank: 7

贡献值
3896
精华
0
微币
0
发表于 2018-6-21 09:49:40 | 显示全部楼层
这个好
回复

使用道具 举报

3

主题

359

帖子

2万

积分

上校

Rank: 10Rank: 10Rank: 10

贡献值
10605
精华
0
微币
0
发表于 2018-7-2 23:57:17 来自手机 | 显示全部楼层
充填压力取值都太小了。
回复 支持 反对

使用道具 举报

27

主题

159

帖子

8493

积分

上尉

骐骥一跃,不能十步,驽马十驾,功在不舍

Rank: 7Rank: 7Rank: 7

贡献值
3896
精华
0
微币
0
发表于 2018-7-3 08:22:52 | 显示全部楼层
论坛人好少啊
回复 支持 反对
