浅谈注塑工艺的四段与三相

燕青

许多注塑业内人士说道工艺基础的时候，常常讲到注塑工艺的两段，就是注射段与保压段，如何如何注射设定如何如何保压设定。

这里面需要提醒关注的很多，今天只讲一下这2几段设定的一个基本注意事项- - - 名与实的联系。

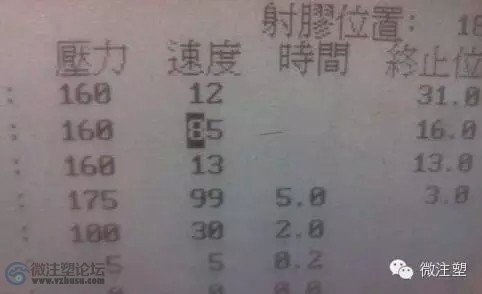

我们习惯说射胶第几段如何，保压第几段如何设定，这是十分不准确的。我们看下面的参数画面：

从残缺的画面中可以看出，射胶是4段设定，保压设定了2段，但问题是射胶终点显示位置18多，就说明实际的射胶只有2段，且实际时间是维持了报警值的5秒钟。这里其实射胶段的作用已经覆盖了规定意义上的射胶段，挤压段及保压段。后面设定的保压已经不怎么起作用了。

在这里工艺参数中的射胶和保压与我们想象中的射胶与保压已经完全走样了，名与实不符了。

所以我一直不敢兴趣谈射胶段、保压段……这与实际差别很大。而实际如何描述呢？

用“相”的概念代替“段”的概念。

当注射开始达到95%~~98%型腔满之前，不管射胶几段，只叫做“充填相”

当充填相结束，模腔压力从很小升到最大值，这个阶段虽然有人称之为挤压段，但我们还是称之为“补料相”。

当挤压段结束，一直到浇口封闭之前的保压段，我们也称之为“补料相”

当送退开始，熔融料从没有凝固的浇口回流，我们称之为“补偿相”

射胶段，挤压段，保压段，松退段4段是面向机器的称谓，而“充填相”“补料相”“补偿相”是面向熔融料的称谓。

4段的设置有千千百百种，但3相的设置只有3种。这是一种很好的化繁为简的思考方法，就相当于我们古人把万千事物分为阴阳一样，简单思考。

注塑缺陷4,5十种，关联参数大几十个，可以组合成几千万种组合，只有简单思考才可以理出头绪，就是如上“三相思考法”。

按照这个思考方法，射胶1段是“充填相”，射胶2段及所有保压段涵盖了“充填相”“补料相”，而“补偿相”应该是无。

求知客

您好！我在汕头工厂生产塑料玩具。工厂注塑机生产时，一直用一段射胶。师傅当时教的就是一段射胶方法。他从事行业五六年，问他多段射胶怎么用，他也不会。一级射胶缺陷太多，产品客户老是抱怨。今天，特请教。多级射胶知道分先慢，在快，后在慢速。位置也道浇道，再产品98%，再补偿。但位置不知怎么设。例如：一产品，一段射胶打满，熔胶终止170，射胶终止45，那么分三段或四段，各段位置是多少？

异域天使

换个厂，上几天班就会了，很简单的

求知客

异域天使 发表于 2016-11-10 17:16
换个厂，上几天班就会了，很简单的

楼主是高手，请指教指教。多级射胶的位置是不是烙胶位置化分的。例如熔胶终止160,那么一段位置140,二段80,三段50,四段位置设0。还是以熔胶终止减去射胶终止的差，来化分段的位置。例如熔胶终止160,射胶终止40,差120,来化分一100,二50,三段20四段0.
